Lieu d'origine:
LA CHINE
Nom de marque:
ZH
Certification:
IS09001
Numéro de modèle:
FYTB20TF
Roulement à billes d'oreiller d'ACIER AU CHROME de NIVEAU de qualité de FYTB20TF FYTB20TF-W FYTB20TF-RS P0 P6 P5 P3 P4 P2
Lancement de produit
Il est principalement employé pour soutenir radial et la charge combinée axiale basée sur la charge radiale, généralement non appropriée pour soutenir seule la charge axiale, de telles incidences peut être respectivement anneau intérieur installé (avec un ensemble complet des rouleaux et des arrêtoirs) et anneau externe. Ce type d'incidence ne permet pas à l'axe d'incliner relativement au logement, ayant pour résultat les forces axiales supplémentaires sous la charge radiale. La taille du dégagement axial de l'incidence a de grandes relations avec si l'incidence peut fonctionner normalement. Quand le dégagement axial est trop petit, la hausse de la température est plus haute. Quand le dégagement axial est grand, il est facile endommager l'incidence. Par conséquent, l'attention particulière devrait être prêtée à ajuster le dégagement axial de l'incidence pendant l'installation et l'opération, et l'installation de pré-interférence peut être effectuée s'il y a lieu pour augmenter la rigidité de l'incidence
| d |
20 millimètres
|
Diamètre de trou |
|---|---|---|
| d1 |
≈28,2 millimètres
|
Diamètre extérieur d'anneau intérieur |
|
29,5 millimètres
|
Largeur hors-tout | |
| 1 |
11 millimètres
|
Largeur de bride |
| 3 |
3,2 millimètres
|
Profondeur de centrer le renfoncement |
| 5 |
20,5 millimètres
|
Largeur comprenant le couvercle d'embout |
| B |
31 millimètres
|
Largeur d'anneau intérieur |
| B1 |
31 millimètres
|
Largeur de rapport globale |
| B4 |
4,5 millimètres
|
Distance de fermer à clef le visage de côté de dispositif pour fileter le centre |
| Db1 |
58 millimètres
|
Diamètre externe supérieur |
| Db2 |
60,5 millimètres
|
Diamètre externe bas |
| Dc |
50,8 millimètres
|
Diamètre de renfoncement de centrage de logement |
| H |
112 millimètres
|
Hauteur hors-tout |
| J |
90 millimètres
|
Distance entre les boulons de fixation |
| L |
60,5 millimètres
|
Longueur totale |
| N |
11,5 millimètres
|
Diamètre de trou de boulon de fixation |
| s1 |
18,3 millimètres
|
Distance de fermer à clef le visage latéral de dispositif au centre de caniveau |
| T |
37,3 millimètres
|
Largeur globale d'unité |
| RG |
1/4-28 UNF
|
Logement du fil pour le montage de graisse |
|---|---|---|
| R1 |
20 millimètres
|
Position axiale du fil de logement |
| Rα |
° 45
|
Position angulaire du fil de logement |
| DN |
6,5 millimètres
|
Diamètre de la sphère principale du montage de graisse |
|---|---|---|
| CommutateurN |
7 millimètres
|
Taille principale hexagonale pour le montage de graisse |
| GN |
1/4-28 SAE-LT
|
Fil du montage de graisse |
| J6 |
74 millimètres
|
Distance des goujons |
|---|---|---|
| J7 |
11,5 millimètres
|
Compensation axiale des goujons |
| N4 |
2 millimètres
|
Diamètre recommandé pour des goujons |
| Estimation dynamique de base de charge | C |
kN 12,7
|
|---|---|---|
| Estimation de base de charge statique | C0 |
kN 6,55
|
| Limite de charge de fatigue | Pu |
0,28 kN
|
| Vitesse de limitation |
8 500 r/min
|
|
|
Vitesse de limitation avec la tolérance h6 d'axe
|

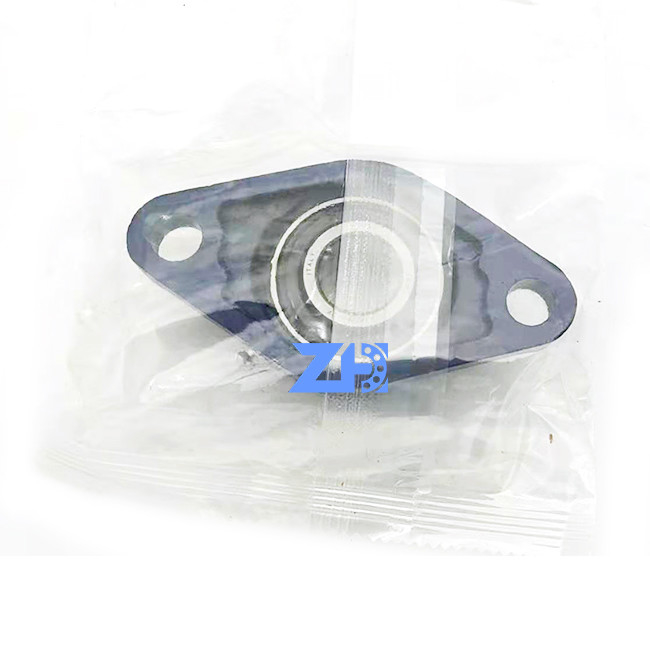

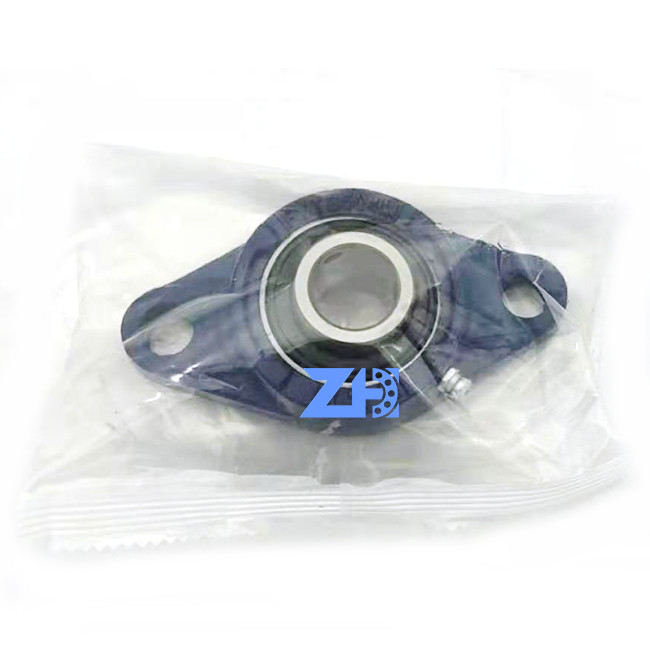

Exposition d'image
