Lieu d'origine:
La Chine
Nom de marque:
ZH
Certification:
IS09001
Numéro de modèle:
22324MA

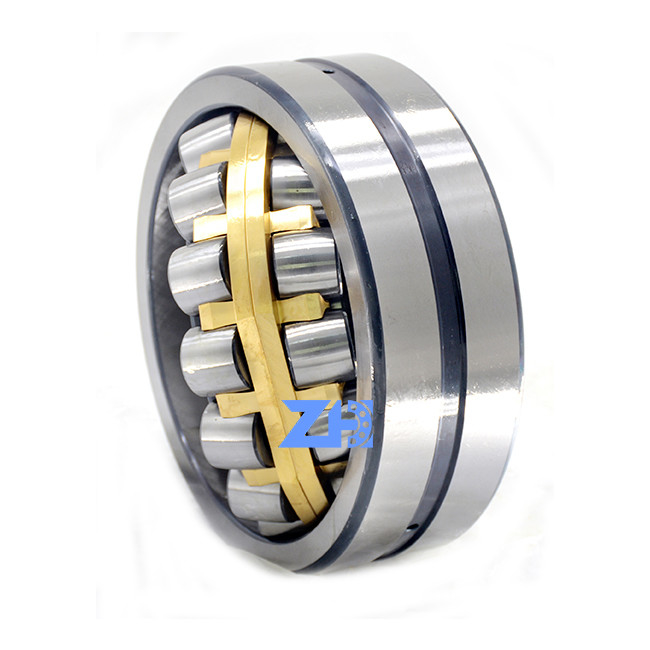

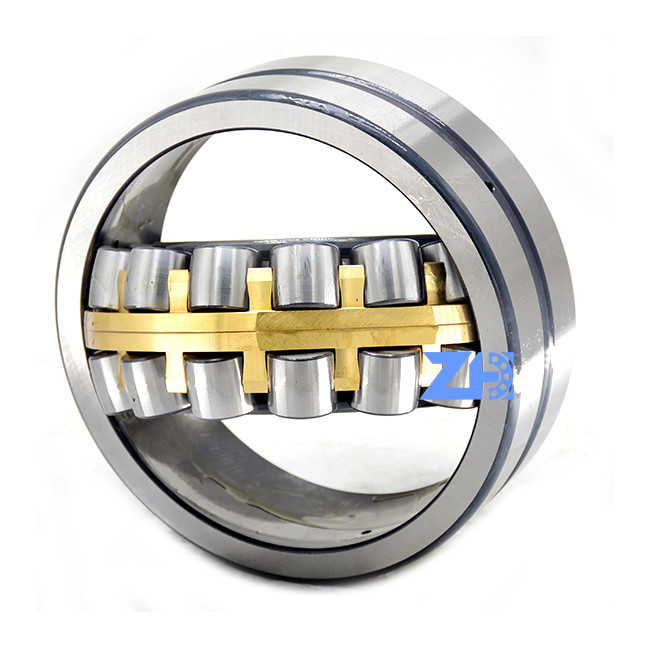

Roulement à rouleaux sphérique d'ACIER AU CHROME d'Ank de la qualité P3 de 22324MA 22324E 22324CS P0 P 5P 4
Lancement de produit (le bon rapport choisissent l'usine de ZH)
22324MA l'incidence de roulement à rotule a une double rangée des rouleaux, l'anneau externe a un caniveau sphérique commun, l'anneau intérieur a deux caniveaux et est incliné sous un angle relativement à l'axe de rapport. Cette structure intelligente le fait ont la représentation de alignement automatique, ainsi il n'est pas facile d'être affecté par l'angle de l'axe et du siège de boîte d'incidence sur l'erreur ou l'axe se pliant, et convient à l'erreur d'installation ou au débattement d'axe provoqué par des occasions d'erreur d'angle. En plus de la charge radiale, l'incidence peut également soutenir la charge axiale de l'action bidirectionnelle.
| Diamètre de trou | 120 millimètres |
| Diamètre extérieur | 260 millimètres |
| Largeur | 86 millimètres |
| d |
120 millimètres
|
Diamètre de trou |
|---|---|---|
| D |
260 millimètres
|
Diamètre extérieur |
| B |
86 millimètres
|
Largeur |
| d2 |
≈152 millimètres
|
Diamètre d'épaule d'anneau intérieur |
| D1 |
≈216 millimètres
|
Épaule/diamètre de renfoncement d'anneau externe |
| b |
13,9 millimètres
|
Largeur de cannelure de lubrification |
| K |
7,5 millimètres
|
Diamètre de trou de lubrification |
| r1,2 |
min.3 millimètre
|
Dimension de chanfrein |
| da |
min.134 millimètre
|
Diamètre de butée d'axe |
|---|---|---|
| Da |
max.246 millimètre
|
Diamètre de loger la butée |
| ra |
max.2.5 millimètre
|
Rayon de filet |
| Estimation dynamique de base de charge | C |
1 kN 019
|
|---|---|---|
| Estimation de base de charge statique | C0 |
1 kN 120
|
| Limite de charge de fatigue | Pu |
kN 100
|
| Vitesse de référence |
2 000 r/min
|
|
| Vitesse de limitation |
2 600 r/min
|
|
| Valeur limite | e |
0,35
|
| Facteur de calcul | Y1 |
1,9
|
| Facteur de calcul | Y2 |
2,9
|
| Facteur de calcul | Y0 |
1,8
|
| Nombre de rangées | 2 |
| Localiser la caractéristique, roulement extérieur | Sans |
| Type ennuyé | Cylindrique |
| Cage | Tôle |
| Dégagement interne radial | NC |
| Classe de tolérance pour des dimensions | Normale |
| Classe de tolérance pour la fin de bande | P5 |
| Cachetage | Sans |
| Lubrifiant | Aucun |
| Caractéristique de Relubrication | Avec |
| Candidat pour le re-usinage | Oui millimètre |
