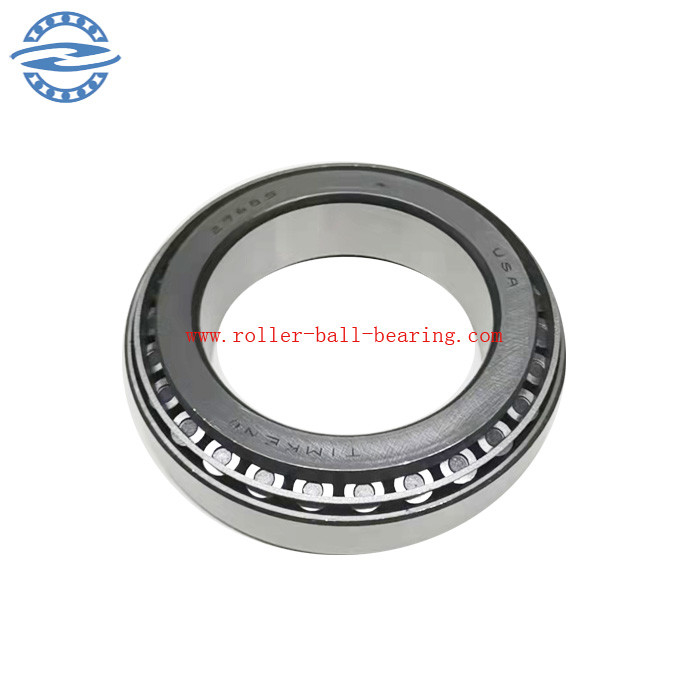

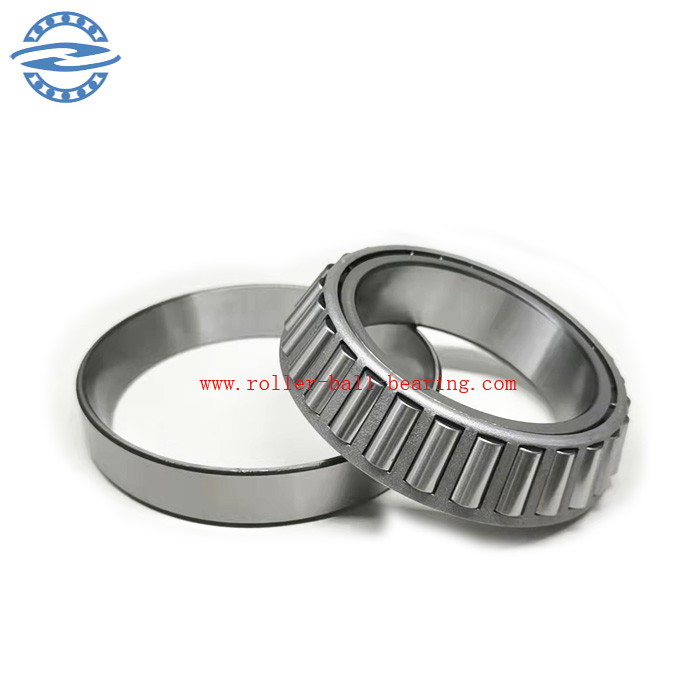

Caractéristiques
Série |
29600 |
Numéro de la pièce de cône |
29685 |
Numéro de la pièce de tasse |
29620-B |
Unités de conception |
Impérial |
Rapport du poids |
1,5 lb0.70 kilogramme |
Type de cage |
Acier embouti |
Dimensions
d - Trou |
2,8750 in73.025 millimètre |
D - Diamètre extérieur de tasse |
4,4375 in112.713 millimètre |
D1 - Diamètre extérieur de bride |
4,5900 in116.586 millimètre |
B - Largeur de cône |
1,0000 in25.400 millimètre |
C - Largeur de tasse |
0,7500 in19.050 millimètre |
C1 - Largeur de bride de tasse |
0,1563 in3.970 millimètre |
T1 - Rapport de la largeur |
1,0000 in25.400 millimètre |
T - Rapport de la largeur pour brider |
0,4063 in10.320 millimètre |
Dimensions de butée et de filet
R - Cône Backface « pour dégager » le rayon1 | 0,14 in3.600 millimètre |
r - Tasse Backface « pour dégager » le rayon2 | 0,130 in3.30 millimètre |
le DA - diamètre de support de Frontface de cône |
3,15 in80 millimètre |
DB - diamètre de support de Backface de cône |
3,39 in86.10 millimètre |
Le DA - diamètre de support de Frontface de tasse |
4,35 in110.49 millimètre |
Ab - dégagement de Frontface de Cage-cône |
0,08 in2 millimètre |
Aa - dégagement de Backface de Cage-cône |
0,08 in2 millimètre |
a - Emplacement central efficace3 | 0,04 in1 millimètre |
Estimations de charge de base
C90 - Estimation radiale dynamique (90 millions de révolutions) 4 | 6440 lbf28600 N |
C1 - Estimation radiale dynamique (1 million de révolutions) 5 | 24800 lbf111000 N |
C0 - Estimation radiale statique |
37200 lbf166000 N |
Ca90 - estimation poussée dynamique (90 millions de révolutions) 6 | 5370 lbf23900 N |
Facteurs
K - Facteur7 | 1,2 |
e - Facteur8d'OIN | 0,49 |
Y - Facteur9d'OIN | 1,23 |
G1 - Facteur de génération de chaleur (Rouleau-caniveau) 10 | 77,7 |
G2 - Facteur de génération de chaleur (extrémité de Nervure-rouleau) |
43,3 |
CG. - facteur11de la géométrie | 0,117 |
d | 73.025mm | |
D | 112.712mm | |
T | 25.4mm | |
C1 | 102000N | Estimation dynamique de base de charge |
C0 | 166000N | Estimation de base de charge statique |
m | 0.88kg | |
Graisse T/MN | 3200 r/min | |
ROM d'huile | 4300 r/min |
